در دنیای الکترونیک خودروی مدرن، ایسیو (ECU – واحد کنترل الکترونیکی موتور) یکی از حیاتیترین اجزای سیستم مدیریت موتور است. برای انجام تعمیرات، تعویض یا تیونینگ دقیق، تشخیص مدل، شماره قطعه، نسخه نرمافزار و کالیبراسیون ایسیو ضروری است. اشتباه در شناسایی مدل میتواند منجر به ناسازگاری نرمافزار و آسیب به موتور یا سیستم کنترل شود.
در این مقاله، گامبهگام روشهای فنی و کاربردی برای تشخیص مدل ایسیو خودرو به همراه ملاحظات فنی و نکات امنیتی ارائه میشود.
۱. آناتومی و نقش مدل/پارتنامبر ایسیو
ایسیو نه تنها سختافزار است، بلکه نرمافزار و کالیبراسیون خاصی را اجرا میکند که برای موتور، حسگرها، انژکتورها، سیستمهای توربو، فشار هوا، دما، و سایر زیرفقرها بهینه شده است. در نتیجه:
پارتنامبر (Part Number / P/N): شناسهٔ سختافزاری که مشخص میکند چه تراشهها و قطعات الکترونیکی در داخل وجود دارد.
نسخه نرمافزار (Software Version): نشاندهندهٔ بهروزرسانیها یا بهینهسازیهایی که روی ایسیو اعمال شده است.
کد کالیبراسیون (Calibration ID یا CALID): شاخصی که نشان میدهد ایسیو با چه منحنیها و تنظیماتی برای آن موتور برنامهریزی شده است.
CVN (Calibration Verification Number): در برخی استانداردها برای تأیید صحت کالیبراسیون استفاده میشود.
این اجزا باید با اطلاعات خودرو (مدل موتور، گیربکس، سال ساخت، نوع سوخت، نسخه ایموبلایزر و غیره) مطابقت داشته باشند. بنابراین، تشخیص دقیق مدل ایسیو فراتر از خواندن یک شماره روی بدنه است.

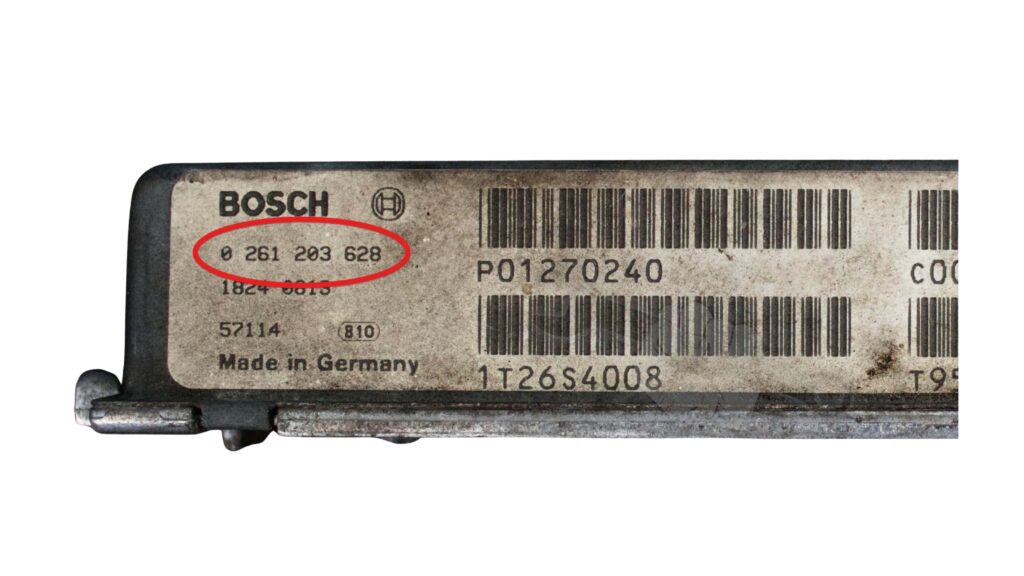

۲. روش اول: خواندن برچسب فیزیکی
سادهترین و سریعترین گام شروع است:
ابتدا محل نصب ایسیو را پیدا کنید (داخل محفظه موتور، زیر داشبورد، داخل جعبهٔ فیوز یا داخل کابین).
روی بدنهٔ فلزی یا روی پوشش پلاستیکی یه برچسب چاپ شده:
عباراتی مثل “P/N”, “Part No.”، “S/N”, “HW”, “SW”, “CALID”
لوگوی شرکت سازنده (مثل Bosch, Denso, Delphi, Continental و غیره)
شماره سریال (Serial Number)
این پارتنامبر را یادداشت کرده و برای جستجو در کاتالوگ یا دیتابیس به کار ببرید.
نکات مهم:
برچسب ممکن است کنده یا مخدوش شده باشد؛ در این حالت روشهای نرمافزاری توجه بیشتری دارند.
گاهی پارتنامبر ذخیره شده روی برچسب تغییر میکند (در فرآیند تیونینگ یا بازنویسی نرمافزار) — لذا همیشه باید با کد CALID متقارن بررسی شود.
۳. روش دوم: خواندن اطلاعات از طریق پورت OBD
اگر برچسب بهدرستی خوانده نشود، روش امنتر و غیرتهاجمی استفاده از پورت diagnóstico است:
الف) پروتکلهای OBD و سرویس ۰۹
در استاندارد OBD-II و پروتکلهای مرتبط (SAE J1979)، سرویس ۰۹ (Request Vehicle Information) برای ارائهٔ اطلاعاتی همچون VIN و شناسه یاکد ایسیو طراحی شده است. برخی خودروها از PIDهایی استفاده میکنند که CALID یا نام ایسیو را بازمیگردانند.
بهعنوان مثال، با استفاده از یک دیاگ پیشرفته، میتوان فرمان درخواست اطلاعات (09 02 یا 09 0A یا سایر PIDهای مربوطه) ارسال کرد و در پاسخ رشتهای ASCII دریافت کرد که شامل نام ECU یا کد کالیبراسیون است.
ب) ابزارهای معمول
ابزارهای پایه مثل ELM327 و نرمافزارهای عمومی ممکن است این PIDها را ارائه دهند، اما در بسیاری از موارد خودروها به قفل امنیتی نیاز دارند.
ابزارهای تخصصی مانند Bosch KTS، VCDS/ODIS برای گروه VW/Audi، Snap-on، Autel و دیگر ابزارهای حرفهای امکان خواندن این دادهها را دارند.
در نرمافزارهایی مثل Woolich Racing میتوان بهصورت مستقیم گزینه «Read Part Number / Calibration ID» را اجرا کرد.
مزیت بزرگ این روش: نیازی به باز کردن فیزیکی ایسیو نیست و خطر کمتر است.
۴. روش سوم: نرمافزارها و ابزارهای تخصصی
پس از خواندن اولیه، برای کسب جزئیات بیشتر بهترین گزینه استفاده از ابزار تخصصی است:
ابزارهای OEM (مثل ESItronic از Bosch، نرمافزارهای Denso, Delphi Diagnostic) قادرند اطلاعات دقیق مانند نسخه سختافزار، شماره ساخت قطعه، اطلاعات امنیتی و قفلها را بخوانند.
نرمافزارهای تیونینگ (Woolich Racing، ECUTek، HP Tuners، EcuFlash و غیره) اغلب گزینههایی دارند که بخش داخلی حافظهٔ ایسیو را برای خواندن part number و calibration ID بازمیخوانند.
چنین ابزارها معمولاً دارای بانک دادههایی هستند که با شمارهٔ قطعه تطبیق را انجام میدهند و اطلاعات خودروهایی که با آن قطعه کار میکنند را فهرست میکنند.
با ابزار مناسب، اطلاعاتی مانند:
شمارهٔ قطعهٔ سازنده
نسخه سختافزار
شماره سریال
کد کالیبراسیون
مدل ECU (خانواده سختافزار)
قفل امنیتی یا نیاز به دسترسی ویژه
دریافت میشود.
۵. روش چهارم: تطبیق در دیتابیسها و کاتالوگ قطعات
وقتی شماره قطعه یا CALID را دارید، باید آن را با دیتابیسهای معتبر مقایسه کنید:
موتور جستجو و سایتهای تخصصی ECU مانند ECU.eu یا مراکز ارائهدهنده ایسیو را بررسی کنید. آنها معمولاً «پارتنامبر → فهرست خودروهای پشتیبانیشده» را ارائه میدهند.
فروشندههای قطعات ECU و بانک دادههای آنلاین قطعات نیز این کاربرد را دارند.
برخی از نرمافزارهای تیونینگ دارای دیتابیس داخلی تطبیق شماره هستند و هنگام وارد کردن شماره به شما خودروهای مربوط را پیشنهاد میدهند.
در این مرحله، باید بررسی شود آیا شمارهٔ قطعه با موتور، سال ساخت، نسخه ایموبلایزر و نوع گیربکس شما مطابقت دارد یا نه.
۶. نکات تطبیقی: نسخه نرمافزار، CALID، CVN
نسخه نرمافزار (SW) ممکن است با پارتنامبر مشابه متفاوت باشد، مثلاً بهروزرسانیهای امنیتی یا بهینهسازی مصرف سوخت.
کد کالیبراسیون (CALID / CAL): همان چیزی است که واقعاً کنترل برنامه راندمان موتور را تعیین میکند — دو ایسیو با همان پارتنامبر ولی CALID متفاوت ممکن است واکنشهای عملکردی متفاوتی داشته باشند.
CVN (Calibration Verification Number): برای بررسی صحت و دستنخورده بودن کالیبراسیون استفاده میشود، مخصوصاً در تیونینگ یا کالیبراسیون مجدد.
هر سه این مولفهها باید با اطلاعات دیتابیس مطابقت داشته باشند تا اطمینان حاصل شود که ایسیو جدید یا جایگزین، به درستی با موتور و دیاگ خودرو شما کار خواهد کرد.
۷. چالشها و قفلهای امنیتی
بسیاری از ایسیوها برای دسترسی کامل به اطلاعات نیاز به «Security Access / Seed & Key» دارند. بدون عبور از این قفل، بخشهایی از حافظه قابل خواندن نیست.
در خودروهایی که ایموبلایزر دارند، ایسیوی جایگزین پس از تشخیص مدل ممکن است نیاز به برنامهریزی کلید یا تطبیق مجدد با واحد ایموبلایزر داشته باشد.
در هنگام باز کردن فیزیکی ایسیو، امکان آسیب به قطعات داخلی یا حافظه وجود دارد — مخصوصاً اگر مؤلفهٔ ESD محافظت نشده باشد.
۸. مثال کاربردی: تشخیص مدل ایسیو برای موتور ۱.۸ تی SIU (نمونه فرضی)
۱. ابتدا با دیاگ اقدام به سرویس ۰۹ → خواندن Vehicle Info میکنیم و میبینیم پاسخ ۰۹ 02 داده است:“ECU: BOSCH MED17.5.25 / CALID: 8A2C-51 / VIN: ABC123…”
پس میفهمیم ایسیو از خانوادهٔ Bosch MED17 است و CALID مربوط به ورژن نرمافزاری ۸A2C-۵۱ است.
2. اگر برچسب فیزیکی قابلدسترس باشد، شماره قطعه روی آن مثلاً 0 281 038 123 دیده میشود.
3. وارد دیتابیس ECU.eu یا نرمافزار تیونینگ میشویم و این پارتنامبر را وارد میکنیم؛ لیستی از خودروهای مجهز به این ایسیو نمایش داده میشود که موتور ۱.۸ تی SIU یکی از آنها است.
4. اگر شمارهٔ CALID مطابقت داشته باشد، میدانیم این ایسیو دقیقاً مناسب موتور است و میتوان آن را برای عملیات تعویض یا تیونینگ انتخاب کرد.
۹. جمعبندی و توصیهها
تشخیص مدل ایسیو فقط به خواندن یک شماره محدود نیست؛ ترکیبی از پارتنامبر، CALID، نسخه نرمافزار و تطبیق با دیتابیس است.
اولویت با روشهای نرمافزاری (OBD، ابزار تخصصی) است تا از باز کردن فیزیکی جلوگیری شود.
همیشه قبل از تعویض یا برنامهریزی، شمارهٔ قطعه و CALID را در منابع معتبر چک کنید.
در کار با ایسیوها، مسائل امنیتی و قفلهای دسترسی را در نظر بگیرید.
ابزار OEM یا نرمافزار تخصصی معتبر استفاده کنید تا خطر خطا را کاهش دهید.
